Устройство строительной люльки ZLP-630. Комплектация

Фасадная строительная люлька ZLP-630 состоит из: подвесной платформы, консолей, противовесов, электрического щитка управления, лебедок, ловителей, стальных тросов и прочего. Ниже детально описывается каждый элемент люльки.

Конструкция строительной люльки

Подвесная платформа (корзина)

Именно в корзине находятся рабочие во время подъема на фасад здания. Модульная система люльки ZLP 630 позволяет выполнить монтаж подвесной платформы нужной длины.

Подвесная платформа (корзина) строительной люльки

Корзина состоит из двух видов балюстрад – высоких и низких, и днища. Низкие балюстрады устанавливаются с рабочей стороны люльки, их высота 1 м. По бокам устанавливается рама, на которую крепится двигатель, лебедки и ловители. Днище выполнено из антискользящего гофрированного листа.

Консоль

Консоль устанавливается на крыше здания или в оконном проеме подходящего размера. Ее конструкция выполнена таким образом, чтобы персонал быстро проводил монтаж и демонтаж оборудования. Функция консоли заключается в поддержке люльки в подвешенном состоянии.

Механизм консоли строительной люльки

Консоль имеет модульную структуру и состоит из таких элементов: передней балки, кронштейна и опоры; средней балки; задней балки, кронштейна и опоры; армирующего троса из стали; зажима для каната и прочих элементов, представленных на изображении ниже.

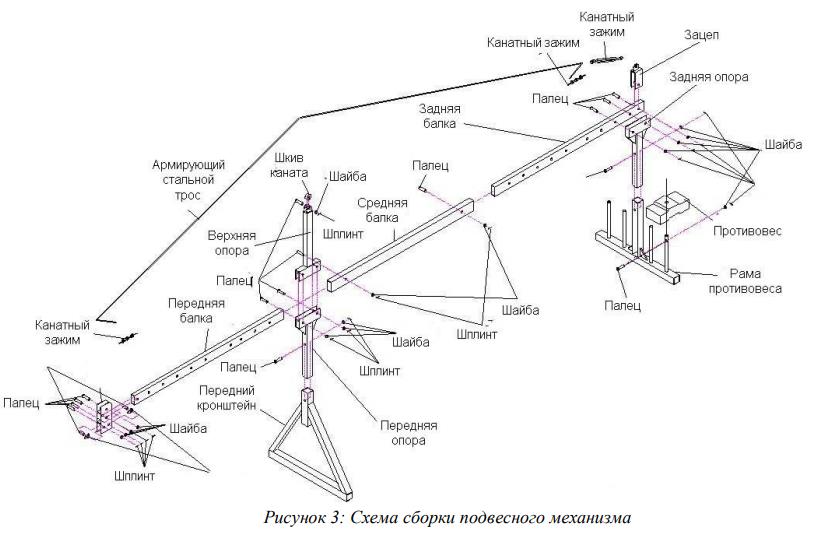

Схема сборки подвесного механизма люльки

Электрическая система управления

Электрическая система управления представляет собой сложный механизм, который управляет движением люльки. Он состоит из пульта управления, ручного выключателя и двигателя с электромагнитным тормозом, который и обеспечивает перемещение корзины вдоль фасада.

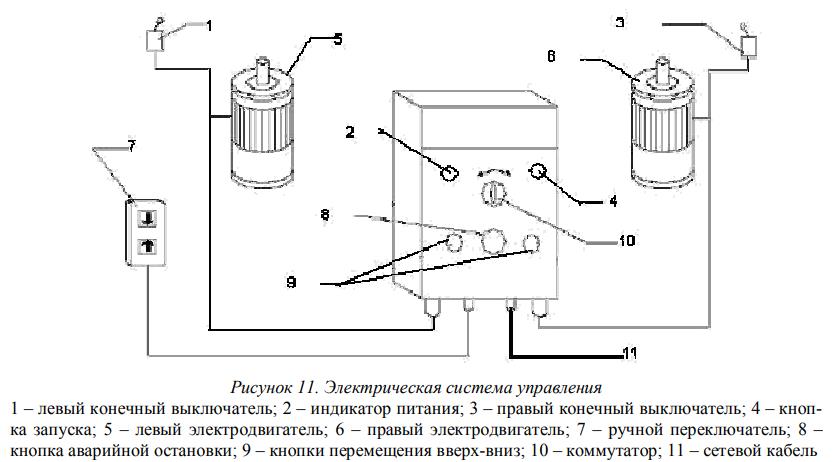

Электрическая система управления люлькой

На изображении показано, что на панели находится индикатор питания, кнопка запуска, коммутатор, кнопки перемещения корзины и аварийной остановки. Ручной переключатель служит для удаленного управления корзиной.

Лебедка

Лебедка являет собой силовую установку и приводится в работу асинхронным трёхфазным мотором с электромагнитным тормозом. Корзина люльки перемещается вдоль фасада вместе с лебедкой. Операторы должны его вставить во вход лебедки, а далее система автоматически будет его подавать.

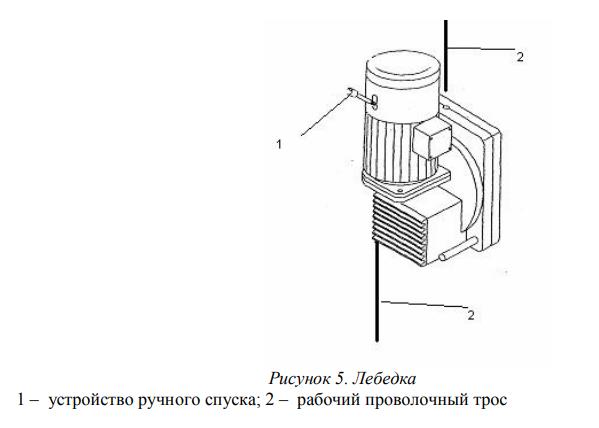

Устройство лебедки строительной люльки

Конструкция лебедки состоит из мотора с электромагнитным тормозом, системы двухскоростного редуктора и центробежного ограничителя скорости, системы «Альфа» - направления кабеля.

Ловитель

Ловитель обеспечивает безопасность пассажиров люльки в случае обрыва рабочего стального троса или при наклоне корзины под определенным углом. Он активируется и блокирует запасной предохранительный трос.

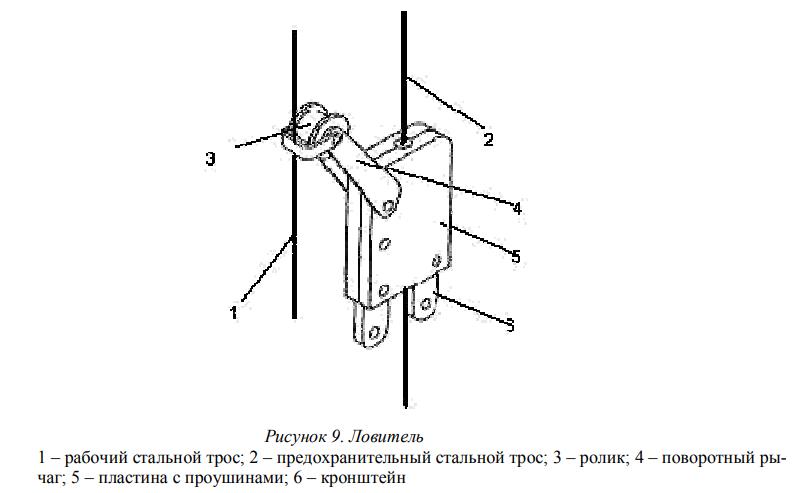

Ловитель люльки строительной

Ролик, поворотный рычаг, зажим троса и кронштейн являются составными частями ловителя. При эксплуатации люльки угол наклона должен быть в пределах 3-8. В случае наклона платформы снижается давление на поворотный рычаг и срабатывает зажим предохранительного троса. Корзина остается в прежнем положении. Это достигается благодаря силе трения между пружиной кручения, зажимом троса и стальным тросом.

Получить бесплатную консультацию

+38 067-5000-711

Стальной трос

Для подъема люльки используется стальной трос из оцинкованной стали диаметром 8,3 мм. Сила разрыва должна быть выше 50 кН, предел точности номинальный – 1960 Мпа. Структура: 4х31WS+PP.

Важно проверять состояние стального троса перед каждым использованием фасадной люльки. При наличии разрывов, деформации, участков коррозии, истирания поверхности трос отбраковывается. Диаметр троса номинальный не должен уменьшаться более чем на 6%. Больше информации о требованиях к стальному тросу Вы можете получить у сотрудников компании «Симакс Украина». Вы можете также обратиться к нам с любыми другими вопросами, и мы соединим Вас с техническим отделом компании в любое время суток.
