Комплектація будівельної люльки ZLP-630. Комплектація

Фасадна будівельна люлька ZLP-630 складається з:підвісної платформи, консолей, противаг, електричного щітка управління, лебідок, уловлювачів, сталевих тросів та іншого. Нижче детально описується кожен елемент люльки.

Фасадна будівельна люлька ZLP-630 конструкція

Підвісна платформа (корзина)

Саме на платформі знаходяться робочі під час підйому на фасад будівлі. Модульна система люльки ZLP 630 дозволяє виконати монтаж підвісної платформи потрібної довжини.

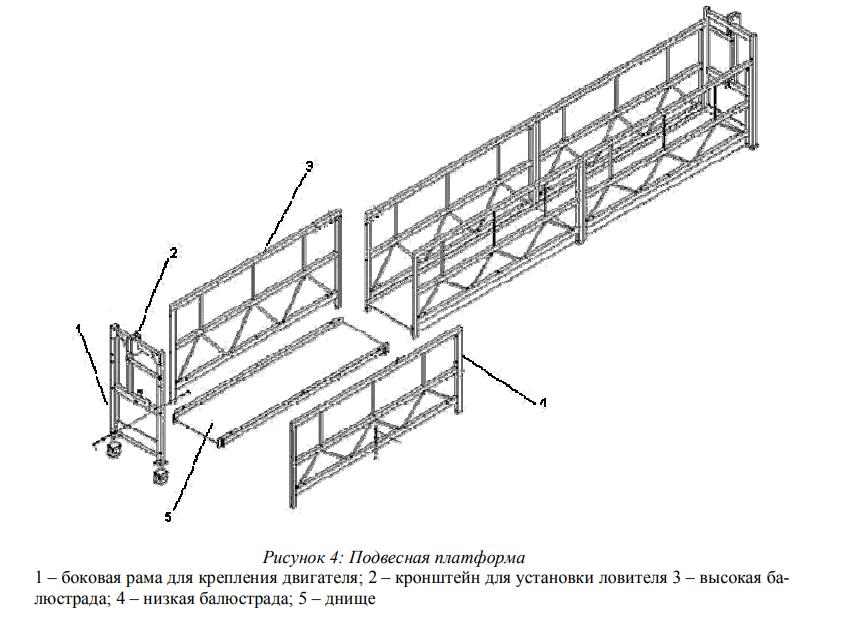

Підвісна платформа (корзина)

Люлька складається з двох видів балюстрад - високих, низьких та днища. Низькі балюстради встановлюються з робочою боку люльки, їх висота 1 м. З боків встановлюється рама, на яку кріпиться двигун, лебідки та уловлювачі. Днище виконано з антиковзаючого гофрованого листа.

Консоль

Консоль встановлюється на даху будівлі або у віконному отворі відповідного розміру. Її конструкція виконана таким чином, щоб персонал швидко проводив монтаж і демонтаж обладнання. Функція консолі полягає в підтримці люльки в підвішеному стані.

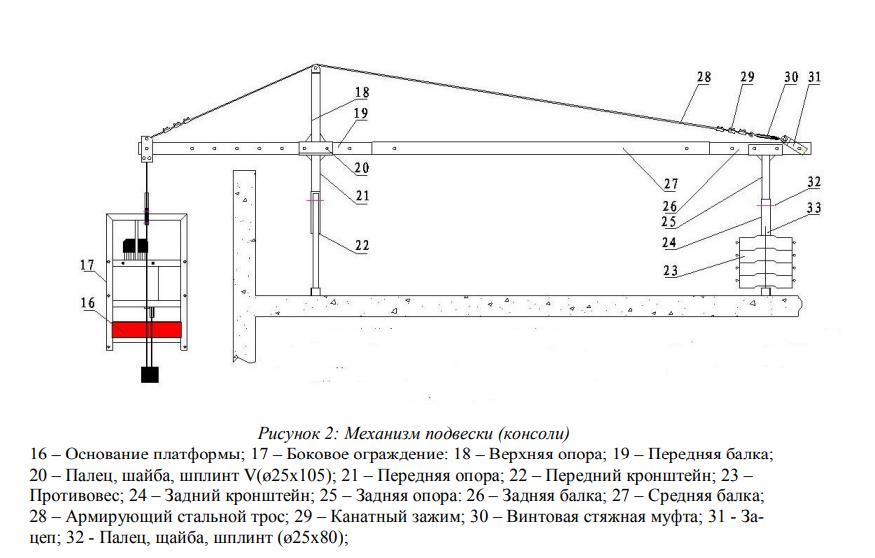

механізм консолі будівельної люльки

Консоль має модульну структуру і складається з таких елементів: передньої балки, кронштейна і опори; середньої балки; задньої балки, кронштейна і опори; армуючого троса зі сталі; затиску для каната та інших елементів, що представлені на зображені нижче.

Схема сборки подвесного механизма люльки

Електрична система управління

Електрична система управління являє собою складний механізм, який керує рухом люльки. Він складається з пульта управління, ручного вимикача і двигуна з електромагнітним гальмом, який і забезпечує переміщення платформи вздовж фасаду.

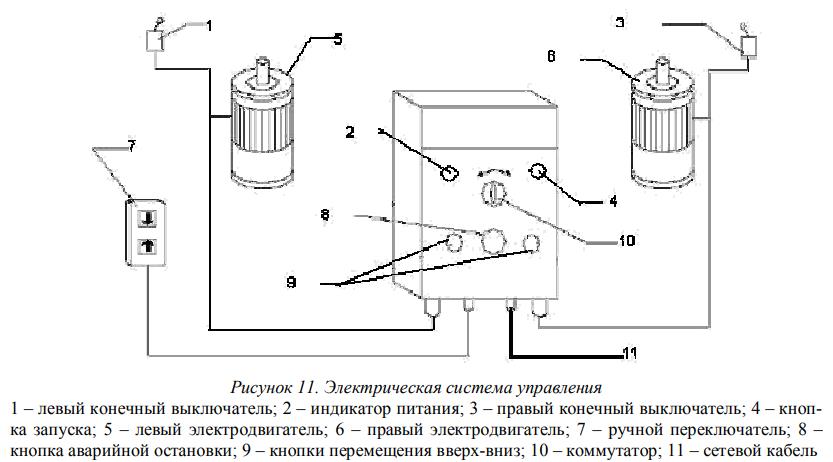

Електрична система управління будівельної люльки

На зображенні показано, що на панелі знаходиться індикатор живлення, кнопка запуску, комутатор, кнопки переміщення платформи і аварійної зупинки. Ручний перемикач служить для віддаленого управління кошиком.

Лебідка

Лебідка являє собою силову установку і приводиться в роботу асинхронним трифазним двигуном з електромагнітним гальмом. Платформа люльки переміщується вздовж фасаду разом з лебідкою. Оператори повинні його вставити у вхід лебідки, а далі система автоматично буде його подавати.

Лебідка

Конструкція лебідки складається з мотора з електромагнітним гальмом, системи двошвидкісного редуктора і центробіжного обмежувача швидкості, системи «Альфа» - напряму кабелю.

Ловитель

Ловитель забезпечує безпеку пасажирів люльки у разі обриву робочого сталевого троса або при нахилі корзини під певним кутом. Він активується і блокує запасний запобіжний трос.

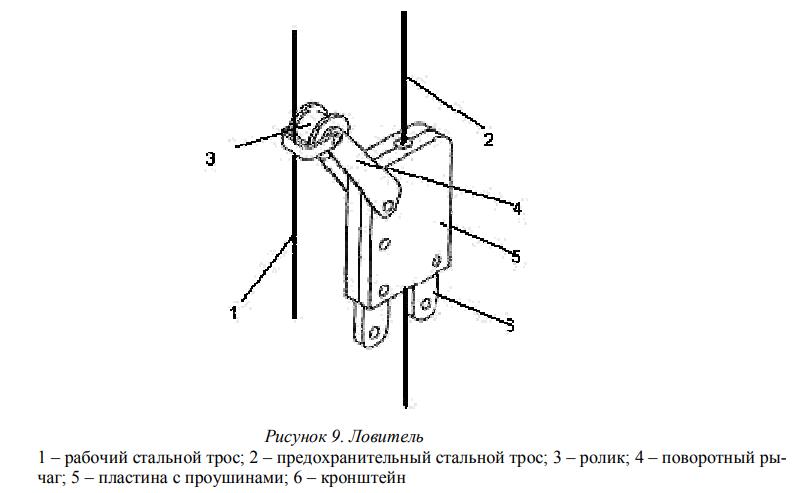

Ловитель люльки строительной

Ролик, поворотний важіль, затиск троса і кронштейн є складовими частинами ловителя. При експлуатації люльки кут нахилу повинен бути в межах 3-8. У разі нахилу платформи знижується тиск на поворотний важіль і спрацьовує затиск запобіжного троса. Платформа залишається в колишньому положенні. Це досягається завдяки силі тертя між пружиною кручення, затискачем троса і сталевим тросом.

Отримати безкоштовну консультацію

+38 067-5000-711

Сталевий трос

Для підйому люльки використовується сталевий трос з оцинкованої сталі діаметром 8,3 мм. Сила розриву повинна бути вище 50 кН, межа точності номінальна - 1960 Мпа. Структура: 4х31WS + PP.

Важливо перевіряти стан сталевого троса перед кожним використанням фасадної люльки. При наявності розривів, деформації, ділянок корозії, стирання поверхні трос відбраковують. Діаметр троса номінальний не повинен зменшуватися більш ніж на 6%. Більше інформації про вимоги до сталевого троса Ви можете отримати у співробітників компанії «Сімакс Україна». Ви можете також звернутися до нас з будь-якими іншими питаннями, і ми з'єднаємо Вас з технічним відділом компанії в будь-який час доби.

✍️ Часті питання

☝️ Яка напруга електромережі необхідно для роботи будівельної люльки?

Для роботи електродвигуна фасадного підйомника «ZLP 630» потрібна трифазна мережа 380В, 50 гц. Монтаж електромережі повинен бути проведений якісно, ​​з урахуванням параметрів обладнання, це дозволить уникнути аварійної зупинки техніки під час роботи.

☝️ Чи важко переміщати кошик підйомника вручну по землі?

Робоча платформа (кошик) обладнана 2-ма парами поворотних коліс, що дає можливість легко переміщати її по асфальту і навіть грунту. Ніякої додаткової техніки для цієї процедури не потрібно.

☝️ Як працює уловлювач фасадного підйомника?

Ловитель є окремим механізмом, який блокує (затискає) страхувальні троси люльки при виникненні аварії. Уловлювач реагує або на обрив основного троса, або на надмірний нахил робочої платформи.

☝️ Як встановити консоль підйомника на будівлю без даху?

Консоль може бути встановлена ​​на будь-яку надійну горизонтальну поверхню, що дозволяє опускати і піднімати люльку уздовж фасаду, наприклад, балкон, віконний отвір, тераса та інше.

☝️ Скільки коштує монтаж фасадного підйомника в «SIMAX»

Шефмонтаж будівельного підйомника «ZLP 630» на Вашому об'єкті проводиться безкоштовно фахівцем «SIMAX». Послуга монтажу фасадної люльки під ключ оплачується окремо. Деталі можна уточнити у менеджера по телефону.
